不同的企业所用的标准多种多样，对AutoCAD的绘图环境也就有了许多不同的要求。在本节您将了解AutoCAD中关于图形单位、图形界限以及坐标系统等选项的具体设置方式。

　　在绘制图形前，您需要设置一下自己的绘图环境。它分为绘图单位设置和坐标系统设置。

　　一、绘图单位设置

　　启动AutoCAD 2004，此时将自动创建一个新文件，打开“格式”菜单，选择“单位”命令，系统将打开“图形单位”对话框。我们可通过“长度”组合框中的“类型”下拉列表选择单位格式，其中，选择“工程”和“建筑”的单位将采用英制。单击“精度”下拉列表，您可选择绘图精度。在“角度”组合框的“类型”下拉列表中可以选择角度的单位。可供选择的角度单位有：“十进制度数”、“度/分/秒”、“弧度”等。同样，单击“精度”下拉列表可选择角度精度。“顺时针”复选框可以确定是否以顺时针方法测量角度。当您修改单位的时候，下面的“输出样例”部分将显示此种单位的示例，如图1所示。

图1

　　单击“方向”按钮，系统将弹出“方向控制”对话框，您可通过该对话框定义角度的方向，如图2所示。

图2

　　二、图形界限

　　图形界限是AutoCAD绘图空间中的一个假想的矩形绘图区域，相称于您选择的图纸大小。图形界限确定了栅格和缩放的显示区域。设置绘图单位后，打开“格式”菜单，选择“图形界限”命令。命令行将提示您指定左下角点，或选择开、关选择。其中“开”表示打开图形界限检查。当界限检查打开时，AutoCAD将会拒绝输入位于图形界限外部的点。但是注重，因为界限检查只检测输入点，所以对象的某些部分可能延伸出界限之外；“关”表示关闭图形界限检查，您可以在界限之外绘图，这是缺省设置；“指定左下角点”表示给出界限左下角坐标值。输入坐标值后，系统将提示您指定右上角坐标值。

　　假如您对当前的绘图环境并不是很满足，请打开“工具”菜单，选择“选项”命令来定制AutoCAD，以使符合自己的要求。

[1]

图3

　　“显示”选项卡用于设置：是否显示AutoCAD屏幕菜单；是否显示滚动条；是否在启动时最小化AutoCAD窗口；AutoCAD图形窗口和文本窗口的颜色和字体等，如图4所示。

图4

　　单击“颜色”按钮，在对话框上部的图例中单击要修改颜色的元素，在“窗口元素”框中将显示该元素的名称，“颜色”框中将显示该元素的当前颜色。然后在“颜色”下拉列表中选择一种新颜色，单击“应用关闭”按钮退出，如图5所示。

图5

　　单击“字体”按钮将显示“命令行窗口字体”对话框，我们可以在其中设置命令行文字的字体、字号和样式，如图6所示。

图6

　　通过修改“十字光标大小”框中光标与屏幕大小的百分比，您可调整十字光标的尺寸。

　　“显示精度”和“显示性能”区域用于设置着色对象的平滑度、每个曲面轮廓线数等。所有这些设置均会影响系统的刷新时间与速度，并进而影响您操作的流畅性。

　　“打开和保存”选项卡用于控制打开和保存相关的设置。对文件的类型、性、新技术的应用作了重大的改进，如图7所示。

图7

   [2]

图8

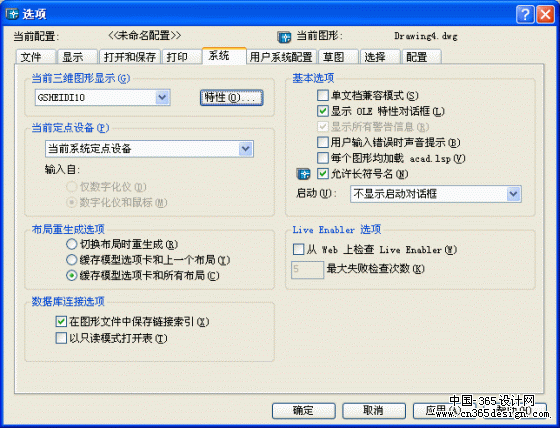

　　“系统”选项卡用来控制AutoCAD的系统设置。“当前三维图形显示”区域中包含控制三维图形显示系统的相关选择。列表框中列出了当前有效的三维图形显示系统。缺省是“GSHEIDI10”，即Heidi维图形显示系统，如图9所示。

图9

　　单击“特性”按钮，显示“三维图形系统配置”对话框，在其中可以对当前的三维图形显示系统进行配置，设置完成后“应用并关闭”按钮返回“系统”选项中，如图10所示。

图10

　　“答应长符号名”复选框被选中时，可以在图标、标注样式、块、线型、文本样式、布局、用户坐标系、视图和视口配置中使用长符号名来命名，名称最多可以包含255个字符。“数据库连接选项”用于设置AutoCAD与外部数据库连接的相关选项。

　　“用户系统配置”选项卡用于设置优化AutoCAD工作方法的一些选项。“AutoCAD设计中央”中的“源内容单位”设置在没有指定单位时，被插入到图形中的对象的单位。“目标图形单位”设置没有指定单位时，当前图形中对象的单位，如图11所示。

图11

　　单击“线宽设置”按钮将弹出“线宽设置”对话框。用此对话框可以设置线宽的显示特性和缺选项，同时还可以设置当前线宽，如图12所示。

图12

　　“选项”对话框中的“草图”选项卡中包含了多个设置AutoCAD辅助绘图工具的选项。“自动追踪设置”控制自动追踪的相关设置。它有“显示极轴追踪矢量、显示全屏追踪矢量、显示自动追踪工具栏提示”三个选项，如图13所示。

图13

　　“选择”选项卡中可控制AutoCAD选择工具和对象的方式。您可以控制AutoCAD拾取框的大小、指定选择对象的方式和设置夹点，如图14所示。

图14

　　“配置”选项卡用来创建绘图环境配置，还可以将配置保存到独立的文本文件中，如图15所示。假如用户的工作环境常常需要变化，可以依次设置不同的系统环境，然后将其建立成不同的配置文件，以便随时恢复，避免常常重复设置的麻烦。

图15

    [3]

　四、坐标系设置

　　绘图时通过坐标系在图形中确定点的位置。您可设置和使用自己的可移动的坐标系，从而更好地在解雇、等轴测或正交三维视图中绘图。

　　AutoCAD图形中各点的位置是用笛卡尔右手坐标系统来确定的。笛卡尔坐标系用三个轴，即X轴、Y轴和Z轴。绘制新图形时，AutoCAD缺省将用户图形置于世界坐标系中。世界坐标系的X轴为水平方向；Y轴为垂直方向；Z轴垂直于XY平面，如图16所示。

图16

　　图形中的任何一点都是用相对于原点（0,0,0）的距离和方向来表示的。世界坐标系的重要之处在于它总是要在绘图中用到，并且它不能被改变，其他任何坐标系都可以相对于它建立起来。

　　其余的坐标系称之为用户坐标系，可以用命令创建。虽然世界坐标系是固定的，但可以从任何角度来观察它或转动它而不用改变为另外的坐标系。

　　极坐标系是用一个距离值和角度值来定位一个点。也就是说您使用极坐标系输入的任意一点均是相对于原点（0,0,0）的距离和角度表示的。

　　在二维空间中，绝对直解坐标是将点看成从原点（0,0）出发的，沿X轴与Y轴的位移。绝对极坐标也是将点看成是对原点（0,0）的位移，不同之处在于您输入的是该点与原点的距离及与极轴的角度。在AutoCAD中，极坐标表示方式为“距离<角度”。例如：“100<45”表示距离为100个图形单位，角度为45度处的一点。

　　使用相对坐标，您通过输入相对于当前点的位移或者距离和角度的方式来输入新点。AutoCAD规定所有相对坐标的前面添加一个@号，用于表示与绝对坐标的区别。

　　“@30,15”表示距当前点沿X轴正方向30个单位、沿Y轴正方向15个单位的新点。“@100<72”表示距当前点的距离为100个单位，与X轴夹角为72度的点，如图17所示。

>
图17

提示：同时按住“Shift”键和“2”键可以输入符号@。

　　坐标显示的作用是追踪作图时的光标位置，AutoCAD在窗口底部状态栏中显示当前光标的位置坐标。您可以按“F6”键或“Ctrl”＋“D”，在坐标的开、关模式间切换。

　　用户坐标系是可移动的坐标系。使用用户坐标系，您可以将复杂的三维问题变成简朴的二维问题。用户坐标系也可以通过平移和旋转来生成，从而指定新的XY平面和新的原点。用户坐标系图标通常显示在坐标原点或者当前视区的左下角处，表示用户坐标系的位置和方向。假如用户坐标系图标显示在坐标原点，那么在图标中有一个加号。假如用户坐标系图标们于视口的左下角，也就是说没有位于坐标原点上，那么用户坐标系图标中没有加号显示。当用户处于世界坐标系中时，用户坐标系图标Y箭头就会有一个“W”，表明当前视图正处于世界坐标系中。
