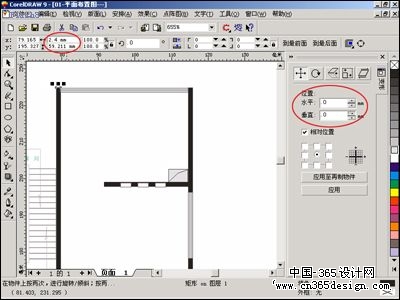

图1

　　二、安装门窗

　　用矩形工具画出门扇的宽度(600mm~900mm)和门扇的厚度（40mm~50mm），用椭圆形工具画1/4圆，画出门扇的开启方向(图2)，将矩形和圆弧群组插入需要安装木门的位置。窗的画法就是用矩形工具画两个长度相同（常规为0.6m、0.9m、1.2m、1.5m、1.8m、2.0m），宽度不相同的矩形，填充白色，将两个矩形群组插入需要装窗的位置。

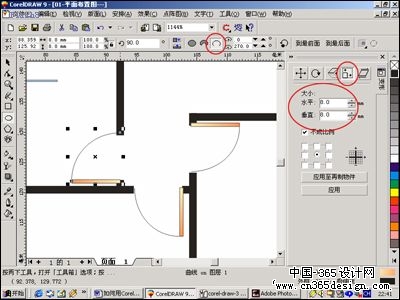

图2

　　三、地面铺贴

　　画出客厅、卧室、厨房、卫生间等功能区域的封闭曲线（地面），或用矩形工具画矩形，用“安排→转变为曲线”命令，将矩形转变为曲线，用加点的方法改变异形几何图形的房间地面，用“效果→图框精确裁剪→置于容器内”命令，置入图像文件格式的文件图块（如大理石、地砖、木地板、地毯等纹理）(图3)

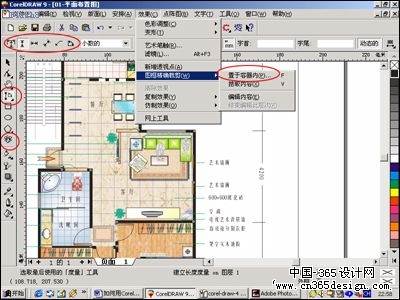

图3

　　四、布置家具

　　打开平时收集或绘制的彩色平面布置图块（诸如沙发、茶几、床、柜、桌、椅、洁具、厨具、植物、电器之类）。也可以像方式一那样，将AutoCAD中的DWG文件格式图块转入到Corel DRAW中填色，并保存为CDR文件格式图块，以备调用。用“安排→排列”命令，改变对象物体的前后上下顺序关系。用“安排→对齐与分布”命令，改变对象物体的左右上下排列对齐关系。

　　五、标注设计说明

　　用美术文字工具标注设计说明和功能区域(图3)。

　　六、.标注平面尺寸

　　用度量工具标注平面图形尺寸(图3)。

　　七、打印输出

　　最后点“文件→打印菜单”命令，设置打印幅面（-A4或自定义）和打印方向（横向或竖向），至此一幅美丽的彩色户型图就大功告成(图4)。假如用菜单命令“文件→输出”文件类型为图像文件，可以在Photoshop中润饰，并大幅面写真喷绘，亦可印刷楼盘销售宣传单。

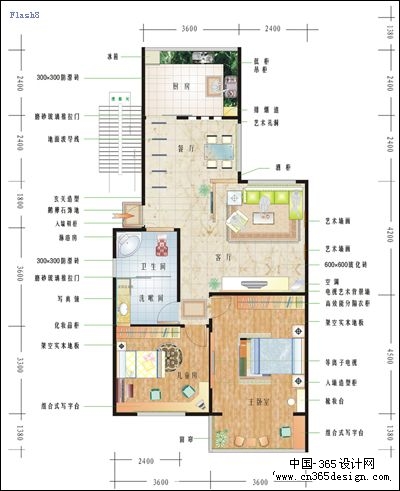

完成图

　　假如有扫描仪将业主的原始稿扫描到电脑中，用“文件→输入”命令临摹绘制，将保存好的设计图块直接插入，速度将更快，大家不妨试一试。
