CorelDRAW 添加图形标注

2.4 标注与尺寸

2.4.2 添加图形标注

  利用 CorelDRAW 提供的 Callout Tool(标注工具),可以为对象标注连线标记。标记线可以由一段或两段组成。在绘制标记线时,文本光标出 现在线的末端,使用户能够输入标记文本。添加图形标注的步骤如下:

  1. 绘制或导入图形对象;
  2. 在工具箱中选择 Freehand (手绘)工具/ Dimension Tool(尺寸工具);
  3. 单击属性栏中的 Callout Tool(标注工具)按钮;
  4. 在需标注的位置单击第一条标记线的起点;
  5. 移动鼠标到适当位置,单击第一条标记线的终点(即第二条标记线的起点);
  6. 在要放置标记文本的地方单击第二条标记线的终点(此时光标出现);
  7. 输入标记文本,按 Enter(回车)键即可完成此次(两段标记线的)标注;
  8. 在需标注的位置单击第一条标记线的起点;
  9. 移动鼠标到要放置标记文本的地方双击(此时光标出现);

10.输入标记文本,即可完成此次(一段标记线的)标注。

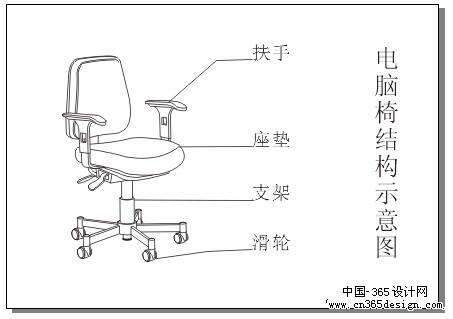

图 2-81添加图形标记

2.4.3 使用比例尺

  在许多的技术文档中,都要求使用比例尺,以保证明施时的正确性。使用比例尺后 ,可以调整图形的大小以合适的尺寸打印输出来,而不必担心设计尺寸的失真。系统默认时的比例是 1:1,但 我们可以通过下面的操作修改比例尺的值:

  1. 单击 Tools/Options命令,弹出Options(选项)对话框;
  2. 在对话框左侧的列表中单击 Document(文档)左边的“+”号,展开其内容后单击Rulers(尺度),在 右侧显示其属性页;

图 2-82

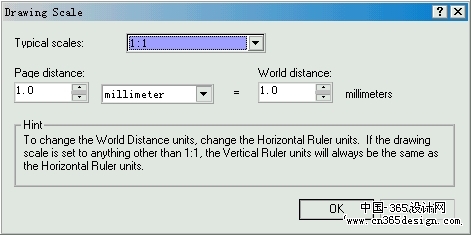

  1. 在 Rulers的属性页中单击Edit Scale(编辑比例) 按钮,弹出Drawing Scale(比例尺)对话框;

图 2-83

  1. 从 Typical Scales (标准比例)下拉列表框中选择一个合适的比例或在Page distance(页面距离)和World distance(实际距离)调节框中设置适当的参数;
  2. 单击 OK按钮,返回Options(选项)对话框;
  3. 再单击 OK按钮,返回绘图窗口,此时图形对象的比例尺已全部自动更新,包括动态比例尺。

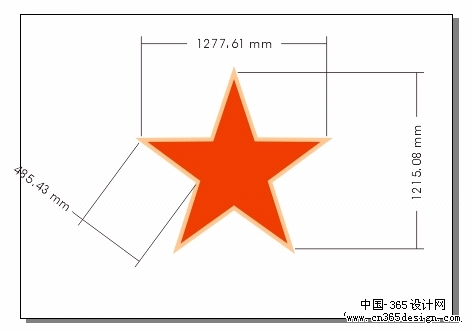

图 2-84 比例尺为1:10 的五角星尺寸标注
