AutoCAD拉伸命令迅速绘制立体五角星

 本文用AutoCAD的拉伸命令迅速绘制立体五角星,这个方式还可以举一反三,做出其他的立体图形。

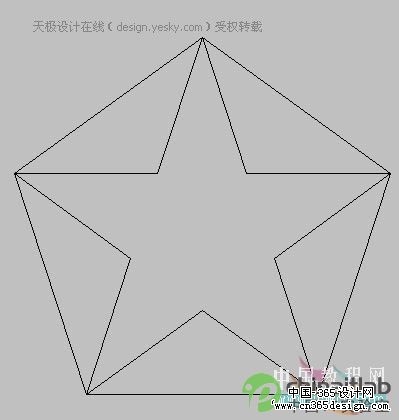

一、CAD中利用五边形角点连线的方法绘制五角形平面,修建后将五角星平面做成免域。

  图1

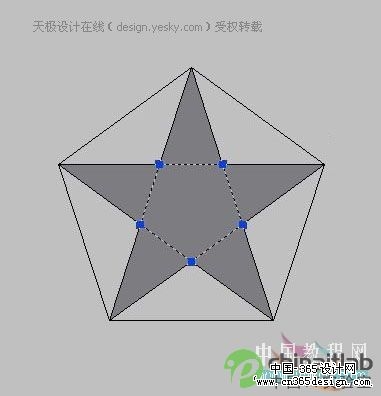

  二、然后在五角星平面内侧以边的形式绘制五边形作为辅助图形。

  图2

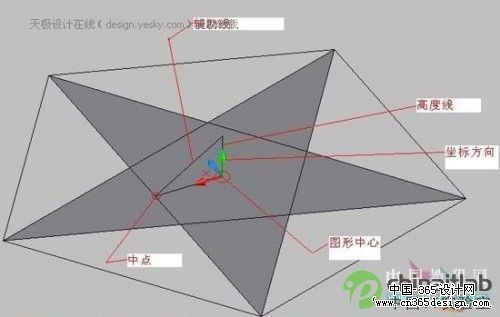

  三、转到西南轴侧图,按图绘制辅助线,高度线高度自定,然后选择拉伸命令(命令行输入ext即可)选择五边形免域,输入角度时用鼠标捕图形中央点,和辅助线上图形中央点到辅助线的垂直点,输入高度时捕获高度线的两个端点,至此完成(删掉多余的辅助线)

  点击放大此图片图3

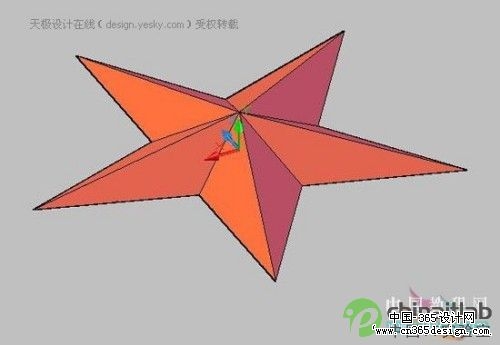

  最终效果

  点击放大此图片图4

  用这个方式还可以绘制其他的立体图形。

  点击放大此图片图5
