教你用CAD绘制弹簧（原创）

　　本文由中国教程网chqxu原创，转载须保留此信息

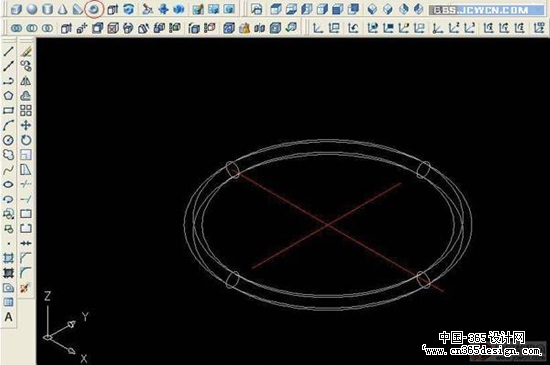

　　1）首先绘制垂直辅助线，以此交点为中线，作圆环。




　

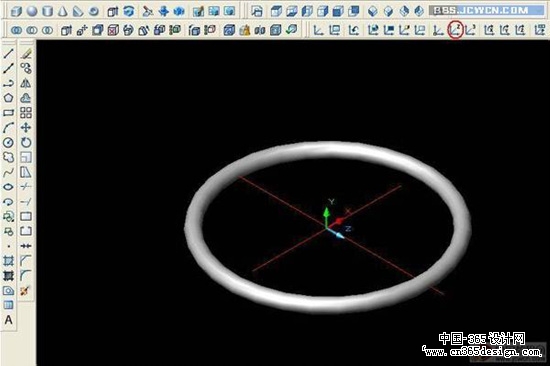

　　2）着色，把用户坐标按如下设定

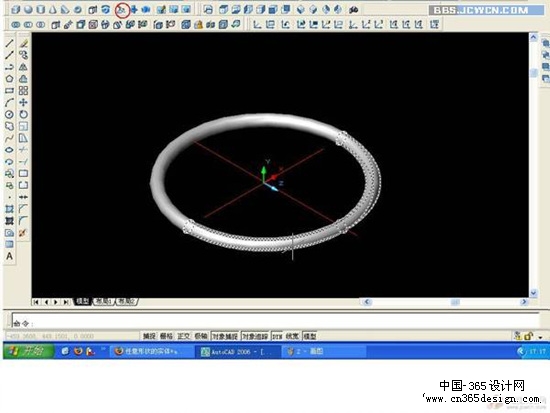

　　3）实体刨切，选择xy平面，在x选点后，选择b保留两侧

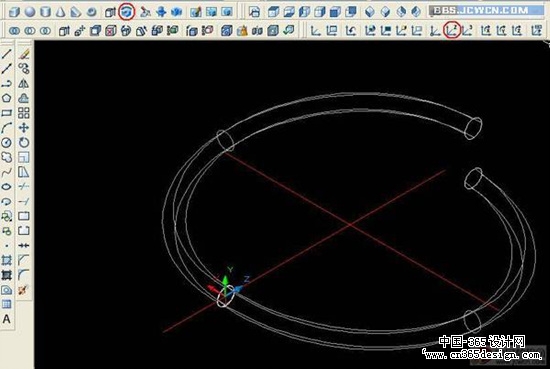

　　4）下面是旋转了。首先把用户坐标移到上面刨切的一端，如图中位置。然后进行三维旋转，先选择一侧，以x为转轴原点为中央旋转指定角度，再对另一侧旋转一个负的角度。

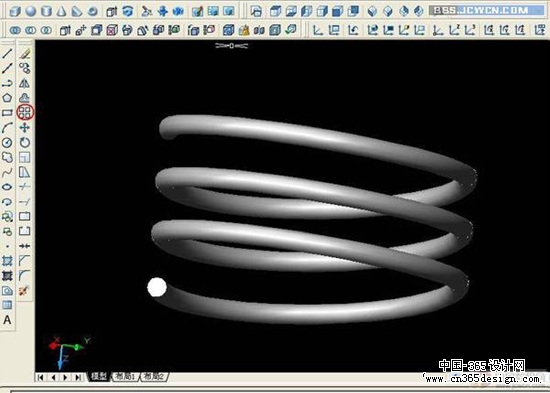

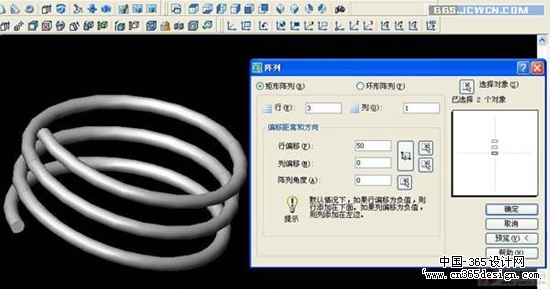

　　5）最后进行阵列，注重观察调整高度。
　　一次搞定，你想要多长，随你！
