Step 5 绘制结果与保存

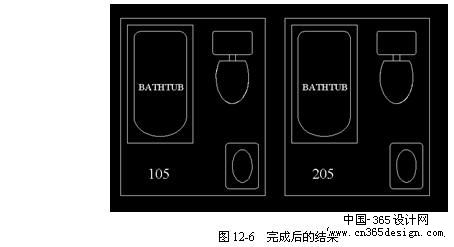

    (1) 完成上述步骤后，绘制结果如图12-6所示。

    (2) 保存图形文件。
    实例说明
    1. “attdef”命令用于创建一个属性定义，该命令的调用方法为：
    菜单：绘图→块→定义属性
    命令行：ATTDEF（或别名att）
    调用该命令后，AutoCAD将弹出的“Attribute Definition（属性定义）”对话框，参见图12-1。该对话框中各项含义为：
    (1) “Modes（模式）”：该栏中各项用于设置属性值的使用方法。
    ① “Invisible（不可见）”：假如某属性仅用来信息并无需显示，则可选中此项。当插入块时，该属性值不出现在屏幕上。
    ② “Constant（固定）”：假如选中此项，则必须指定属性的详细值。在插入块时会自动使用该属性值，而不进行提示，并且插入后也不能对它进行修改。
    ③ “Verify（验证）”：假如选中此项，则在插入块并指定相应的属性值后，系统会再次提示用户对属性值进行确认。
    ④ “Preset（预置）”：假如选中此项，则在插入块时将属性值设为缺省值，并且系统不提示用户为属性赋值。
    (2) “Attribute（属性）”：该栏中各项用于设置属性数据。
    ① “Tag（标记）”：即属性的名字，可由除了空格或赞叹号“!”以外的任何字符或符号组成，并且AutoCAD会自动将小写字母转换成大写字母。
    ② “Prompt（提示）”：用于指定插入带有属性的图块时的提示信息。假如该项设为空，则AutoCAD将使用属性标记作为提示。对于“Constant（固定）”模式，该项将不可用。
    ③ “Value（值）”：用于指定属性的缺省值。
    (3) “Insertion point（插入点）”：用于指定属性的输入位置。
    (4) “Text Options（文字选项）”：用于设置属性文字的对齐方法（Justification）、文字样式（Text Style）、高度（height）和旋转角度（Rotation）等。
    (5) “Align below previous attribute definition（在上一个属性定义下对齐）”：选择该复选框，可以将属性标记直接置于上一个属性的下面。假如在这之前没有创建属性定义，则该选项不可用。
    2. 对于块引用中的属性，用户可以通过“attdisp”命令来控制其可见性。该命令的调用方法为：
    菜单：【View（视图）】→【Display（显示）】→【Attribute Display（视图显示）】
    命令行：attdisp
    调用该命令后，系统将提示如下：
    ATTDISP Enter attribute visibility setting [Normal/ON/OFF] <OFF>:
    其中，各个选项的解释如下：
    ①“Normal（普通）”：显示所有可见的属性。
    ②“ON（开）”：显示所有属性，包括被设置为不可见的属性。
    ③“OFF（关）”：所有的属性都不显示。
    说明 “attdef”命令具有相应的命令行形式“-attdef”。
    专家指点 ATTMODE系统变量用于控制A属性的可见性，假如该变量取值为0，则不显示所有属性；取值为2，则显示所有属性；取值为1（缺省），保持每个属性当前的可见性：即显示可见属性而不显示不可见属性。
12.2.2 重新定义块和属性
    对于一个已有的块，用户可使用属性重定义命令，来重新定义一个块以及与其相关联的属性。该命令的调用方法为：
    命令行：attredef
    调用该命令后，系统首先提示用户指定需要重新定义的块对象的名称：
    Enter name of the block you wish to redefine:
    然后选择构成新块的对象（包括属性）以及新块的插入点：
    Select objects for new Block...
    Select objects:
    Specify insertion base point of new Block:
    在新定义的块中的旧属性仍将保留它们原来的属性值。旧的块参照中被删除的属性将不会包含在新的块定义中。
