设置UCS

    (5) “Face(面)”:将UCS与选定实体对象的面对正。要选择一个面,在此面的边界内或面的边界上单击即可,被选中的面将高亮显示。UCS的X轴将与找到的第一个面上的最近的边对正。
    (6) “View(视图)”:以垂直于视图方向(平行于屏幕)的平面为XY平面,来建立新的坐标系。UCS原点保持不变。
    (7) “X”:指定绕X轴的旋转角度来得到新的UCS。
    (8) “Y”:指定绕Y轴的旋转角度来得到新的UCS。
    (9) “Z”:指定绕Z轴的旋转角度来得到新的UCS。
19.3.2 UCS的设置
    1. 使用“ucs”命令进行设置
    使用“ucs”命令还对UCS进行各种设置,调用该命令后的系统提示如下:
    Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World] <World>:
    除了其中的“New”选项之外,其他各选项作用如下:
    (1) “Move(移动)”:通过平移原点或修改当前UCS的Z轴深度来重新定义UCS,但保留其XY平面的原始位置不变。用户也可选择“UCS”工具栏的 图标按钮来调用该选项,或选择菜单【Tools(工具)】→【Move UCS(移动UCS)】
    (2) “orthoGraphic(正交)”:指定由AutoCAD提供的六个正交UCS中的一个,这六个正交的UCS分别为“Top(俯视)”、“Bottom(仰视)”、“Front(主视)”、“Back(后视)”、“Left(左视)”和“Right(右视)”。用户也可选择菜单【Tools(工具)】→【Orthographic UCS(正交UCS)】中的子菜单来进行相应的设置。
    (3) “Prev(上一个)”:恢复上一个UCS。AutoCAD中保存了在图纸空间中创建的最后1个坐标系和在模型空间中创建的最后10个坐标系。用户也可选择“UCS”工具栏的 图标按钮来调用该选项。
    (4) “Restore(恢复)”:恢复已保存的UCS,使它成为当前UCS。
    (5) “Save(保存)”:把当前UCS按指定名称保存。
    (6) “Del(删除)”:从已保存的坐标系列表中删除指定的UCS。
    (7) “Apply(应用)”:其他视口保存有不同的UCS时,将当前UCS设置应用到指定的视口或所有活动视口。用户也可选择“UCS”工具栏的 图标按钮来调用该选项,或选择菜单【Tools(工具)】→【New UCS(新建UCS)】→【Apply(应用)】项。
    (8) “?”:列出指定的UCS名称,并列出每个坐标系相对于当前UCS的原点以及X、Y和Z轴。
    (9) “World(世界)”:将当前的UCS设置为WCS。用户也可选择“UCS”工具栏的 图标按钮来调用该选项。
    说明 在“UCS II”工具栏中的下拉列表包含了WCS、上一个UCS、六个正交UCS和用户定义的UCS等项,用户可选择其中某项来实现与“ucs”命令一样的功能。
    2. 使用“UCS”对话框进行设置
    AutoCAD系统还提供了“UCS”对话框,在该对话框中还可进行其他一些设置。该命令的调用方法为:
    工具栏:“UCS”→ 或“UCS II”→
    菜单:【Tools(工具)】→【Named UCS…(命名UCS)】或【Tools(工具)】→【Orthographic UCS】→【Preset…(预置)】
    命令行:ucsman

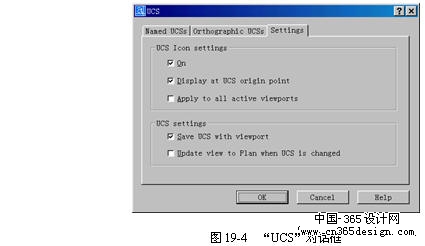

    调用该命令后,系统弹出“UCS”对话框,如图19-4所示。

    该对话框中的“Named UCSs(命名UCS)”和“Orthographic UCSs(正交UCS)”选项卡的功能与“ucs”命令一样,因此不再重复说明。下面对“Settings(设置)”选项卡进行说明:
    (1) “UCS Icon settings(UCS图标设置)”栏:指定当前视图的UCS图标设置。
?  “On(开)”:显示当前视口中的UCS图标。
?  “Display at UCS origin point(显示于UCS原点)”:在当前视口中当前坐标系的原点显示UCS 图标。假如清除此选项,或在视口中坐标系的原点不可见,UCS图标将显示在视口的左下角。
?  “Apply to all active viewports(应用到所有活动视口)”:将UCS图标设置应用到当前图形中的所有活动视口。
    (2) “UCS settings(UCS设置)”:指定当前视口的UCS设置。
?  “Save UCS with viewport(UCS与视口一起保存)”:将坐标系设置与视口一起保存。
?  “Update view to Plan when UCS is changed(修改UCS时更新平面视图)”:修改视口中的坐标系时恢复平面视图。当对话框关闭时,平面视图和选定的UCS设置被恢复。
