等轴测投影中的文字

   在等轴测图中不能直接生成文字的等轴测投影,但可以利用旋转和倾斜来将正交视图中的文字转化成其等轴测投影。
    (1) 切换到左轴测面,在长方体的左侧面加上文字“THE LEFT SIDE”,然后修改其属性,将旋转(Retation)与倾斜(Obliquing)均改为-30(或330)。

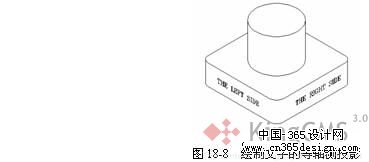

    (2) 切换到右轴测面,在长方体的右侧面加上文字“THE RIGHT SIDE”,然后修改其属性,将旋转(Retation)与倾斜(Obliquing)均改为30。此时该投影图应如图18.8所示。

    同样道理,可以在上轴测面绘制文字,请读者自己加以训练。
    注重 当需要绘制的文字较多时,可分别定义两种文字样式,并设置其字体的倾斜角分别为30和-30(330),用于在右轴测面和左轴测面创建文字。


返回类别: AuotoCAD教程
上一教程: 二维等轴测投影简介和使用等轴测投影模式
下一教程: 等轴测投影中的标注
