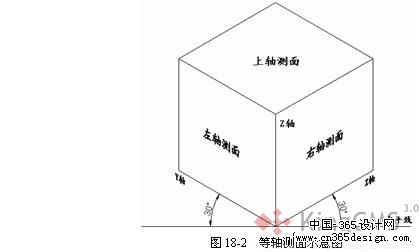

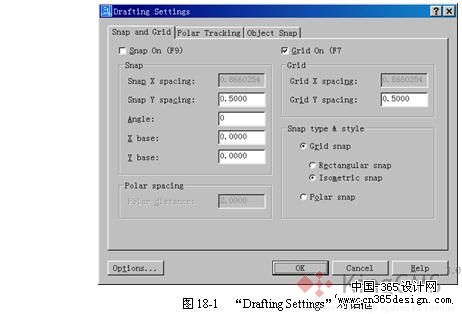

等轴测投影图是模仿三维物体沿特定角度产生平行投影图，其实质是三维物体的二维投影图。因此，绘制等轴测投影图采用的是二维绘图技术，利用在前面各章学过的知识就可以绘制等轴测投影图。略有不同的是，在AutoCAD中提供了等轴测投影模式，可在该模式下很轻易的绘制等轴测投影视图。 因为等轴测投影是二维绘图技术，所以把握二维绘图知识就可以较形象的描述三维物体。同时，在一定情况下，如构思或画草图时，利用等轴测投影要比创建三维物体要方便快捷。但是，等轴测投影也有其显而易见的缺点：首先，由于等轴测投影是二维模型，因此无法利用它生成其他三维视图或透视图；其次，在等轴测投影图中只有在X、Y、Z轴方向上的测量才是正确的，在其他任何方向上都会因为该模型的构造技术原因而产生扭曲。 绘制二维等轴测投影图之前，首先要在AutoCAD中打开并设置等轴测投影模式。 选择菜单【Tools（工具）】→【Drafting Settings…（草图设置）】，系统弹出“Drafting Settings（草图设置）”对话框，如图18-1所示。 在该对话框的“Snap and Grip（捕获与栅格）”选项卡中，选择“Snap type and style（捕获类型和样式）”栏中的“Isometric snap（等轴测捕获）”项，则进入等轴测投影模式。  在等轴测模式下，有三个等轴测面。假如用一个正方体来表示一个三维坐标系，那么，在等轴测图中，这个正方体只有三个面可见，这三个面就是等轴测面（如图18-2所示）。这三个面的平面坐标系是各不一样的，因此，在绘制二维等轴测投影图时，首先要在左、上、右三个等轴测面中选择一个设置为当前的等轴测面。  用户可在命令提示行中直接或透明地调用“isoplane”命令来指定当前等轴测平面，调用该命令后系统提示如下： Enter isometric plane setting [Left/Top/Right] <Tpt>: 用户可分别选择“Left（左）”、“Top（上）”和“Right（右）”等项来激活相应的等轴测面。在激活某个等轴测面后，也可使用快捷键Ctrl+E或F5在三个等轴测面间相互切换。 返回类别: AuotoCAD教程 上一教程: 电子打印（ePlot）与批处理打印 下一教程: 等轴测投影中的文字 您可以阅读与"二维等轴测投影简介和使用等轴测投影模式"相关的教程: · 等轴测投影中的标注 · 等轴测投影中的文字 · 在等轴测面中绘制简朴图形 · AUTO CAD中利用二维图形实现实体造型 · AutoCAD中如何计算二维图形的面积 |
  |
