绘制矩形和椭圆
实例2 绘制卫生间平面图
Step 1 创建新图形文件
启动AutoCAD 2002系统，以“acadiso.dwt”为模板建立新的图形文件。
Step 2 绘制卫生间轮廓
(1) 使用“rectang”命令来绘制一个矩形。选择“Draw（绘图）”工具栏中 图标，并根据提示在命令行中输入：Command: _rectang | | Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:50,0 Enter | | | // 指定矩形的第一个角点为（ 50,0 ） | Specify other corner point or [Dimensions]:280,270 Enter | | | // 指定矩形的第二个角点为（ 280,270 ） |
Step 3 绘制盥洗池
(1) 首先使用“rectang”命令来绘制一个矩形。选择“Draw（绘图）”工具栏中 图标，并根据提示在命令行中输入： Command: _rectang | | Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: f Enter | | | // 选择“ fillet ”选项来给矩形加圆角 | Specify fillet radius for rectangles <0.0000>: 5 Enter | | | // 指定圆角半径为 5 | Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:220,10 Enter | | | // 指定矩形的第一个角点为（ 220,10 ） | Specify other corner point or [Dimensions]:270,80 Enter | | | // 指定矩形的第二个角点为（ 270,80 ） |
(2) 然后使用“ellipse”命令来绘制一个椭圆。选择“Draw（绘图）”工具栏中  图标，并根据提示在命令行中输入： Command: _ellipse | | Specify axis endpoint of ellipse or [Arc/Center]:230,45 Enter | | | // 指定椭圆轴的第一个端点 | Specify other endpoint of axis:260,45, Enter | // 指定椭圆轴的第二个端点 | Specify distance to other axis or [Rotation]: 25 Enter | | | // 指定椭圆另一个轴的半径 |
Step 4 绘制浴缸
(1) 选择“Draw（绘图）”工具栏中  图标，并根据提示在命令行中输入： Command: _rectang | | Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:60,80 Enter | | | // 指定矩形的第一个角点 | Specify other corner point or [Dimensions]:160,260 Enter | | | // 指定矩形的第二个角点 |
(2) 然后绘制一个椭圆弧。选择“Draw（绘图）”工具栏中  图标，并根据提示在命令行中输入： Command: _ellipse Specify axis endpoint of ellipse or [Arc/Center]: _a | | Specify axis endpoint of elliptical arc or [Center]:150,120 Enter | | | // 指定椭圆轴的第一个端点 | Specify other endpoint of axis:70,120 Enter | // 指定椭圆轴的第二个端点 | Specify distance to other axis or [Rotation]:30 Enter | // 指定椭圆另一个轴的半径 | Specify start angle or [Parameter]:180 Enter | // 指定椭圆弧的起点角度 | Specify end angle or [Parameter/Included angle]:360 Enter | | | // 指定椭圆弧的端点角度 |
再绘制一条多段线。选择“Draw（绘图）”工具栏中  图标，并根据提示在命令行中输入： Command:_pline | | Specify start point:70,120 Enter | // 指定多段线的起点 | Current line-width is 0.0000 | | Specify next point or [Arc/Halfwidth/Length/Undo/Width]:70,240 Enter | | // 指定多段线的端点 | Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: a Enter | | // 选择“ Arc ”选项绘制圆弧 | Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]:80,250 Enter | | // 指定圆弧段的端点 | Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]: l Enter | | // 选择“ Line ”选项绘制直线 | Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:140,250 Enter | | // 指定直线段的端点 | Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: a Enter | | // 选择“ Arc ”选项绘制圆弧 | Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]:150,240 Enter | | // 指定圆弧段的端点 | Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]: l Enter | | // 选择“ Line ”选项绘制直线 | Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:150,120 Enter | | // 指定直线段的端点 | Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: Enter | | // 按 Enter 键结束命令 |
Step 5 绘制抽水马桶
(1) 选择“Draw（绘图）”工具栏中  图标，并根据提示在命令行中输入： Command: _rectang Current rectangle modes: Fillet=5.0000 | | Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: f Enter | | | // 选择“ fillet ”选项来给矩形加圆角 | Specify fillet radius for rectangles <5.0000>: 3 Enter | | | // 指定圆角半径为 3 | Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:190,215 Enter | | | // 指定矩形的第一个角点为（ 190,215 ） | Specify other corner point or [Dimensions]:250,250 Enter | | | // 指定矩形的第二个角点为（ 250,250 ） |
(2) 然后在点（215,215）和点（225,205）之间绘制一个无圆角的矩形。
(3) 选择“Draw（绘图）”工具栏中  图标，并根据提示在命令行中输入： Command: _ellipse Specify axis endpoint of ellipse or [Arc/Center]: _a | | Specify axis endpoint of elliptical arc or [Center]:245,180 Enter | | | // 指定椭圆轴的第一个端点 | Specify other endpoint of axis:195,180 Enter | // 指定椭圆轴的第二个端点 | Specify distance to other axis or [Rotation]:40 Enter | // 指定椭圆另一个轴的半径 | Specify start angle or [Parameter]:38 Enter | // 指定椭圆弧的起点角度 | Specify end angle or [Parameter/Included angle]:322 Enter | | | // 指定椭圆弧的端点角度 |
(4) 用直线（Line）将椭圆弧的两个端点连接起来；
Step 6 图形保存
(1) 绘制结果如图4-4所示。以“exam4-2.dwg”为名保存该图形文件。
图4-4 卫生间平面图
实例说明

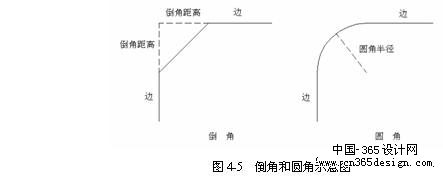

1. 在AutoCAD中矩形是一种封闭的多段线对象。和绘制多段线类似，用户在绘制矩形时可以指定其宽度（Width）；此外还可以在矩形的边与边之间绘制圆角（Fillet）和倒角（Chamfer），圆角和倒角的意义见图4-5。
在三维绘图中还可以指定矩形的标高（Elevation）和厚度（Thickness），详见第19章。
调用该命令的方法为：
工具栏：“Draw（绘图）”→
菜单：【Draw（绘图）】→【Rectangle（矩形）】
命令行：rectangle（或别名rec）、rectang
2. 椭圆（Ellipse）的几何元素包括圆心、长轴和短轴，但在AutoCAD中绘制椭圆时并不区分长轴和短轴的次序。AutoCAD提供了两种绘制椭圆的方式：
(1) 中央点（Center）法：分别指定椭圆的中央点、第一条轴的一个端点和第二条轴的一个端点来绘制椭圆。
(2) 轴（Axis）、端点（End）法：先指定两个点来确定椭圆的一条轴，再指定另一条轴的端点（或半径）来绘图椭圆。
在AutoCAD中还可以绘制椭圆弧。其绘制方式是在绘制椭圆的基础上再分别指定圆弧的起点角度和端点角度（或起点角度和包含角度）。注重，指定角度时长轴角度定义为0度，并已逆时针方向为正（缺省）。
说明：AutoCAD 2002在工具栏“Draw（绘图）”中增加了绘制椭圆弧的图标
调用椭圆命令的方法为：
工具栏：“ draw （绘制）” →

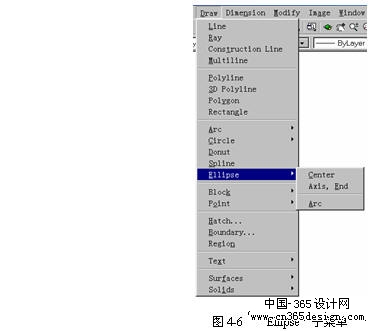

菜单：【Draw（绘图）】→【Ellipse（椭圆）】→子菜单，如图4-6所示。
命令行：ellipse（或别名el）
